纵缝、环缝焊机

产品说明：

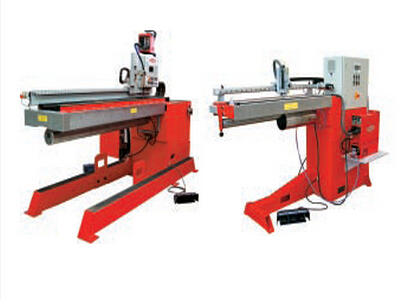

纵缝焊接系统

性能特点

·纵缝自动焊机采用悬臂式结构，主要由机座、夹紧机构、水冷芯轴、铜衬垫、轴端托架、行走小车、电动十字滑架、送丝机构、焊枪安装架及自动焊接电源等组成。

·纵缝自动焊机夹紧机构具有左右对称位于横梁下方，压缩空气使琴键压板上方的气囊膨胀，顶起杠杆机构，在琴键压板端产生最大25kg/cm的线压力，左右压指间距可调，以适应不同的焊缝宽度，配相应的电缆总成、水冷系统等。

·纵缝自动焊机芯轴按筒体焊缝长度设计成不同直径，以保证一定的刚度，芯轴水冷中心轴紧贴工件，衬垫设有凹槽，槽内均布保护气孔，保证焊缝背面成形和冷却，芯轴垂直高度可通过调节，以适应不同板厚的焊接。

·纵焊缝自动焊机横梁上安装自动小车，通过导轨和驱动机构可在横梁上作直线运动，速度由脉冲光码盘闭环控制，焊接行程可编程控制，保证精确定位。

·纵缝自动焊机小车装有十字滑架，手动或电动可选，电动滑架配相应的控制系统实现自动弧长控制和横摆功能枪夹和三维送丝支架固定于十字滑架上。

主要用途

·纵缝自动焊机是实现筒体纵缝的TIG、MIG/MAG或PLASMA焊接的主要工艺设备，可用于碳

 钢、不锈钢、铝合金材料的焊接。

·纵缝自动焊机配合相关的焊接电源和控制系统，组成筒体纵缝TIG、MIG/MAG或PLASMA焊接系统。

环缝焊接系统

性能特点

·环缝焊接系统由床头、床身、尾架、托架、焊枪安装架、移动系统及自动焊接电源组成。

·环缝焊接系统三爪卡盘式工件夹紧装置，手动夹紧或气动夹紧可选，气动或手动顶紧装置可选，工件夹持和定位方便电动十字滑架或手送动十字滑架可选，电动十字滑架由步进电机带动丝杆上下移动，配相应的控制和摆动功能。

主要用途

·环缝焊接系统是实现小直径筒体的焊接，可采用TIG \MIG或PLASMA自动焊接的主要工艺方法进行焊接。

·环缝焊接系统配合TIG、MIG/MAG或PLASMA焊接电源和控制系统，组成环缝焊接系统。
