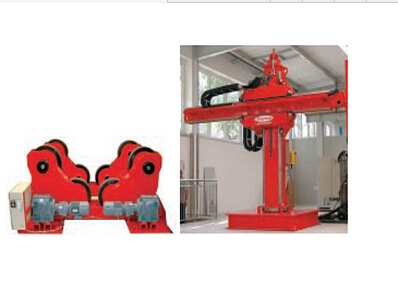

焊接操作机、滚轮架

焊接操作机系列

性能特点

◎ 焊接操作机支承底盘下方配有滚轮，可灵活移动，并可选配电动台车。

◎ 焊接操作机回转部件安装在底盘上方。可手动或电动旋转360º在到达所需的角度后。可手动锁紧。

◎ 横臂伸缩和升、平车的行走以及立柱电动回转均采用交流变频调速驱动，速度无级可调，调速范围宽，数字显示，参数可预置。

◎ 焊接操作机立柱安装在回转部件上。正面设有矩形导轨，在两导轨中间安装有链传动部件，正面安装溜板，顶面装有升降驱动机构，有电机驱动经齿轮箱减速后带动链条运动实现升降过程。

◎ 焊接操作机溜板内侧的四组滚子与立柱导轨相配合，在溜板侧面装有电机及减速机。减速机输出齿轮与横梁上的齿条合实现横梁移动。

◎ 焊接操作机电动十字滑架安装在横梁端部，用于实现弧长横摆功能，焊枪安装在十字滑架 上。

◎ 可选配手动或电动横梁内伸缩系统以增加伸缩有效行程。于横臂前端随横臂一起移动，超小机头及电视监控系统，焊剂自动送进回收系统。可以实现400mm以上筒体的内、环缝焊接。

主要用途

◎ 焊接操作机是实现锅炉、压力容器、管道和金属结构自动焊接的主要工艺设备，辅以滚轮架、变位机等，可用于各种压力容器筒体焊接、大直径管道内外纵环缝焊接、球形及椭圆形封头拼缝焊接 、筒体及封头内壁堆焊、封头开孔加强区堆焊等。

◎ 焊接操作机与相关焊接电源和控制系统配合，辅以滚轮架、变位机等，可组成较复杂的TIG、MIG/MAG、PLASMA、埋弧焊系统。

焊机滚轮架系列

性能特点

◎  焊接滚轮架分为可调式和自调式两种，主动架四只滚轮采用全齿轮合传动，实现四轮驱动，其一为主动滚轮架，另一为从动滚轮架，可以直接固定在工位上，也可安装于轨道上。

◎  焊接滚轮架一般成组使用，根据工件直径大小自动调节滚轮组的摆角，无须人工调校。

◎  采用进口变频器无级调速时，调整范围宽。启动力矩大，精度高，并在电气箱留有联动接口，可与我公司生产的操作机控制系统相连，实现联动操作。

主要用途

◎  焊接滚轮架与操作机、埋弧焊配套使用，可完成工件内、外环缝的焊接，是大筒体环缝焊接及内外壁焊的重要辅助工装设备，也可用于手工焊接、装配、探伤等场合的工件变位。
